При проектировании двигателя M157 AMG для моделей M157 AMG компания Mercedes-Benz хотела получить максимально сбалансированный двигатель. С одной стороны задача получить максимальную мощность, а с другой стороны получить максимально ранний спул для комфортной гражданской езды. Исходя из этих задач была использованна достаточно популярная линейка турбин Garrett с ядром MGT22 которая хорошо потдаеться тюнингу.

Имеются несколько конфигураций:

• Stage2 G25-660 - турбины рассчитанны на прибавку в мощности до 800 hpr с минимальными переделками в сток корпусе MGT22.
• Stage3 G30-660 - шариковые гибриды с полностью индивидуальными параметрами и максимальным результатом в 990 hpr .

Гибридная турбина для Mercedes-Benz с двигателем M157, оптимально подходит для повышения мощности следующих моделей:

Name	Garrett MGT22 OEM
Mercedes Benz CL63 AMG (C216)-from 2010	827054-x A1570900780
Mercedes Benz CLS63 AMG (C218
X218)-2011-2013	827054-x A1570900780
Mercedes Benz CLS63 AMG (C218
X218)-from 2011	827054-x A1570900780
Mercedes Benz CLS63 AMG (C218
X218)-from 2013	827054-x A1570900780
Mercedes Benz E63 AMG (W212
S212)-2011-2013	827054-x A1570900780
Mercedes Benz E63 AMG (W212
S212)-from 2013	827054-x A1570900780
Mercedes Benz GLE AMG 63 (C292)-from 2015	827054-x A1570900780
Mercedes Benz GLE AMG 63 S (C292)-from 2015	827054-x A1570900780
Mercedes Benz GL63 AMG (X166)-from 2012	827054-x A1570900780
Mercedes Benz ML63 AMG (W166)-from 2012	827054-x A1570900780
Mercedes Benz S63 AMG (W221)-from 2010	827054-x A1570900780
Mercedes Benz S63 AMG (V221)-	827054-x A1570900780
Mercedes Benz S63 AMG (V222)-from 2013	827054-x A1570900780
Mercedes Benz S63 AMG (W222)-from 2013	827054-x A1570900780
Mercedes Benz S63 AMG (C217)-from 2014	827054-x A1570900780
Mercedes Benz SL63 AMG (R231)-2012-2014	827054-x A1570900780
Mercedes Benz SL63 AMG (R231)-2012-2014	827054-x A1570900780

Все версии гибридных турбин для Mercedes-Benz M157, вне зависимости от степени модернизации требуют профессиональную установку и настройку.

#1	Compressor	Turbo shaft	HPR (hp)*
OEM Garrett MGT22	6+6 60mm: TIP: 61.00mm EX: 59.40mm IN: 46.50mm	Garrett MGT22 series: IN: 49.90mm EX: 45.90mm	OEM
Stage2 G25-660	Compressor wheel 70mm: TIP: 69.98mm EX: 67.40mm IN: 54.40mm	9-Blade Garrett G-Series Profile: IN: 54.00mm EX: 49.00mm Blades: 9 sharp	800 hpr
Stage3 G30-660	G30-660: TIP: 69.98mm EX: 67.40mm IN: 54.40mm	9-Blade Garrett G-Series Profile: IN: 60.00mm EX: 55.00mm	990 hpr

* HPR (рус. Horsepower Rating — «Рейтинг мощности турбины»), единица измерения рейтинга hp * hp - Единица измерения рейтинга * Данные параметры являются ознакомительными, производитель оставляет за собой право в любое время без специального уведомления вносить изменения в конфигурации турбин, размещенных во всех разделах данного сайта.

---

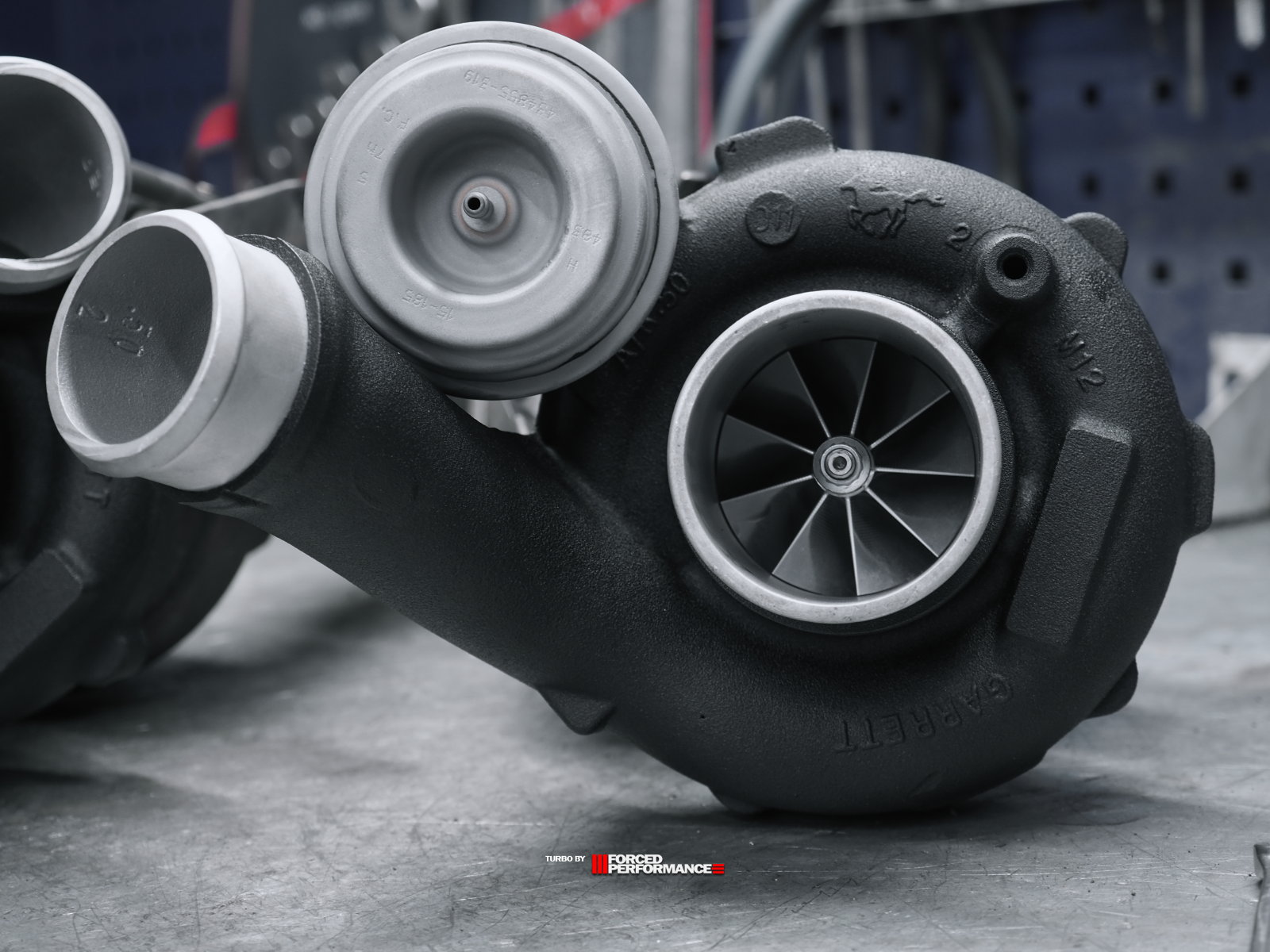

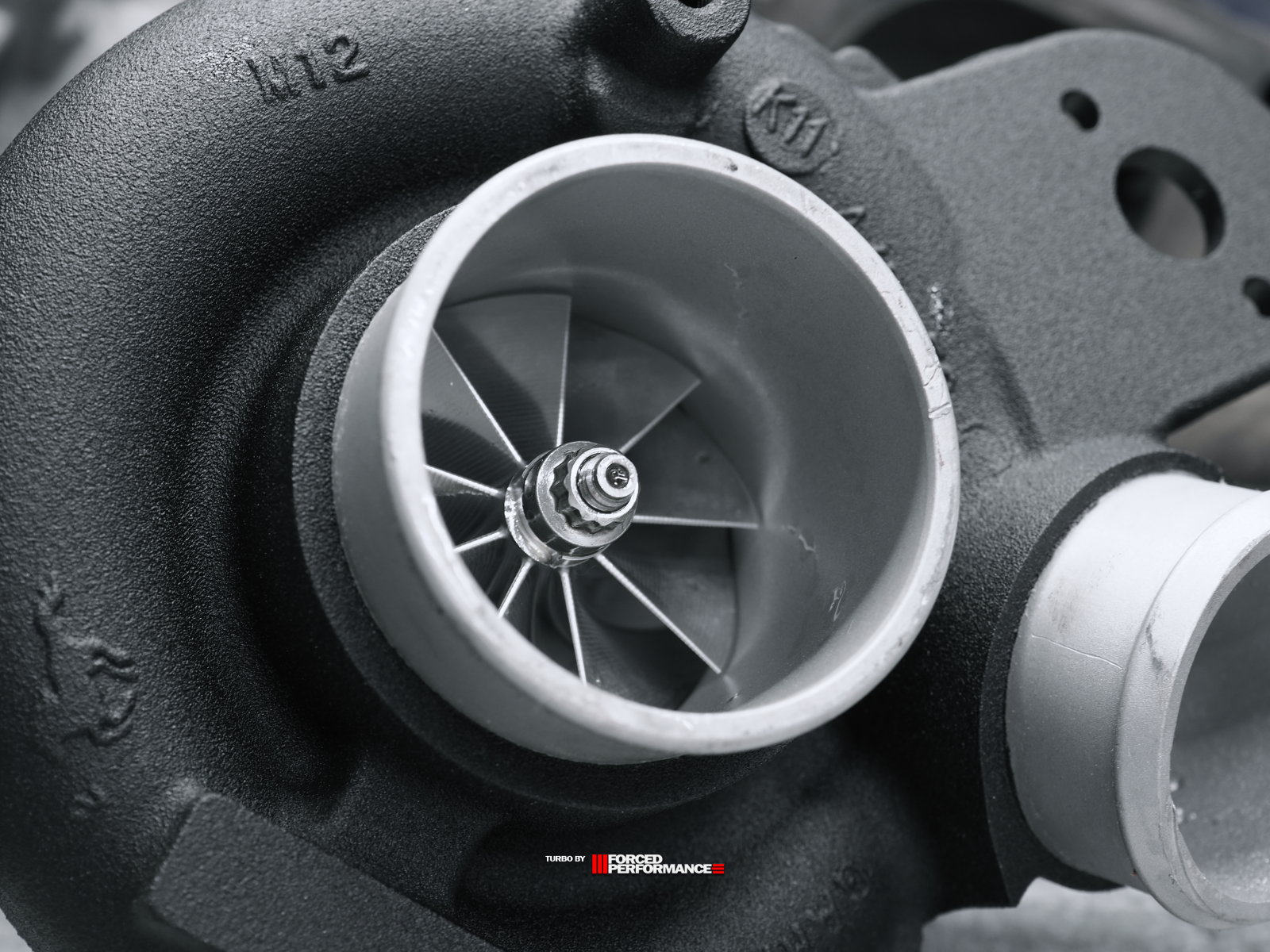

Stage3 G30-660 — это высокопроизводительная шариковая конфигурация гибрида, основанная на ядре Ball Bearing G30. Этот комплект обладает потенциалом в 990 hpr лошадиных сил и хорошо подходит для модернизации турбокомпрессора в двигателе M157.

Конфигурация картриджей турбин с двойным шарикоподшипником всегда имеет потенциал выше, чем конфигурация на основе втулочной конструкции. Мы используем подшипники 3-го поколения с керамическими шариками и сепаратором из никелевой хромомолибденовой стали 12CrNi3A.

Wheels	Stage3 G30-660
Compressor Billet	G30-660: TIP: 69.98mm EX: 67.40mm (+0mm) IN: 54.40mm (+0mm)
Turbine Wheel	9-Blade Garrett G-Series Profile: IN: 60.00mm (+10.1mm) EX: 55.00mm (+9.1mm)
Заказать	Цена: 260 000₽

Конфигурация Stage3 G30-660 это полноценная гибридная турбина, которая имеет полностью переработанный корпус картриджа формата Ball Bearing G30.

В данной конфигурации используется billet компрессорное колесо, и оно больше стандартного на +7.9mm по входной части, и на +8mm (EX: 67.40mm) по выходу. А разница с конфигурацией Stage2 состовляем по входу +0mm и +0mm по выходу.

Компрессорное колесо из кованного алюминия (с технологие изготовления billet point) 3-го поколения Garrett G-Series с индексом мощности 660, оно имеет одно рядный профиль и 9-ть лезвий с агрессиным углом атаки и технологие TIP.

Extended Tip Technology - Технология с увеличенными откосами лопаток нагнетательной части, благодаря этому позволяет получить большую наполняемость при одинаковых размерах компрессорного колеса, что обеспечивает лучшую отдачу и максимальную производительность, к которой стремятся все производителе турбин.

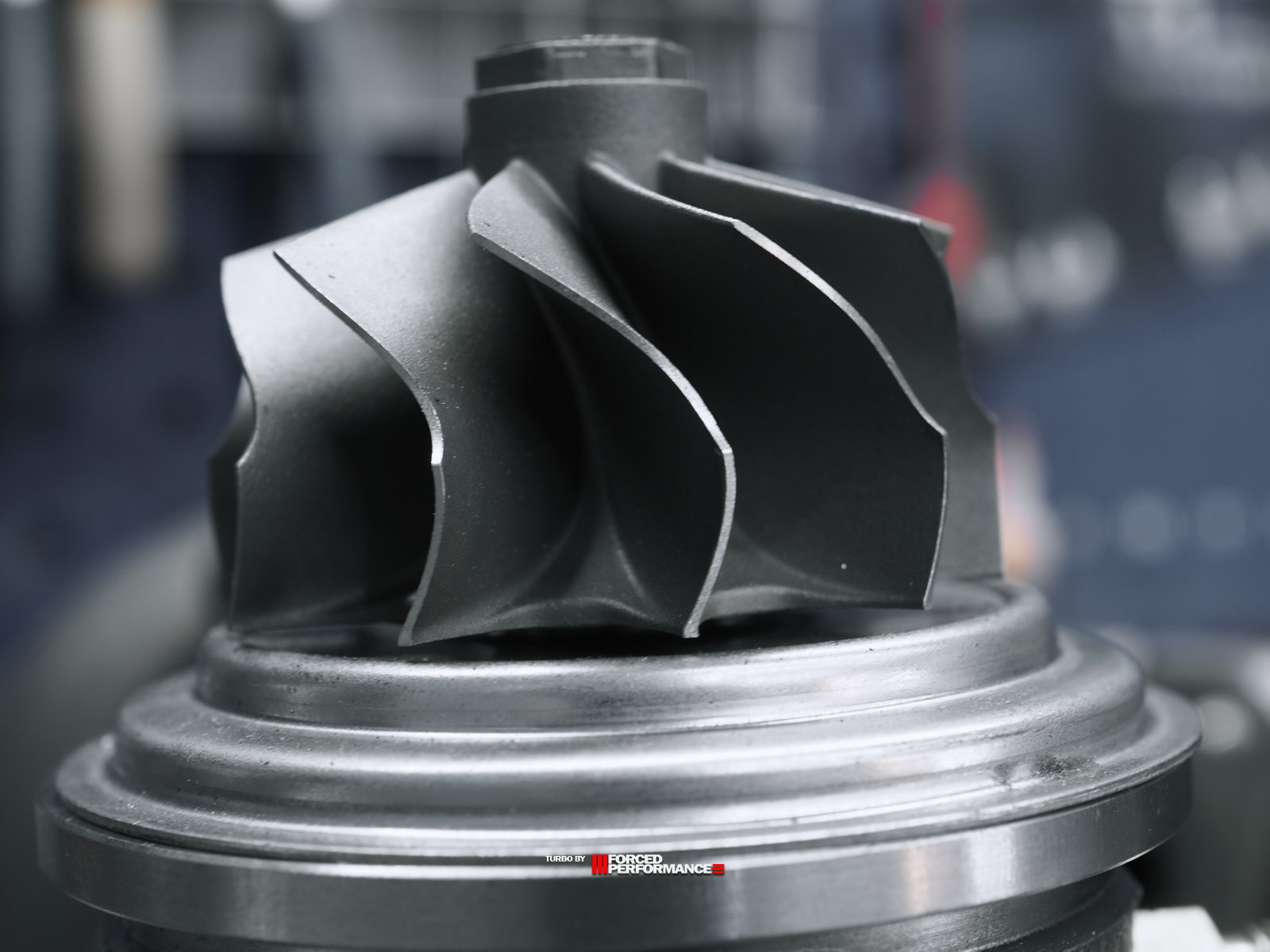

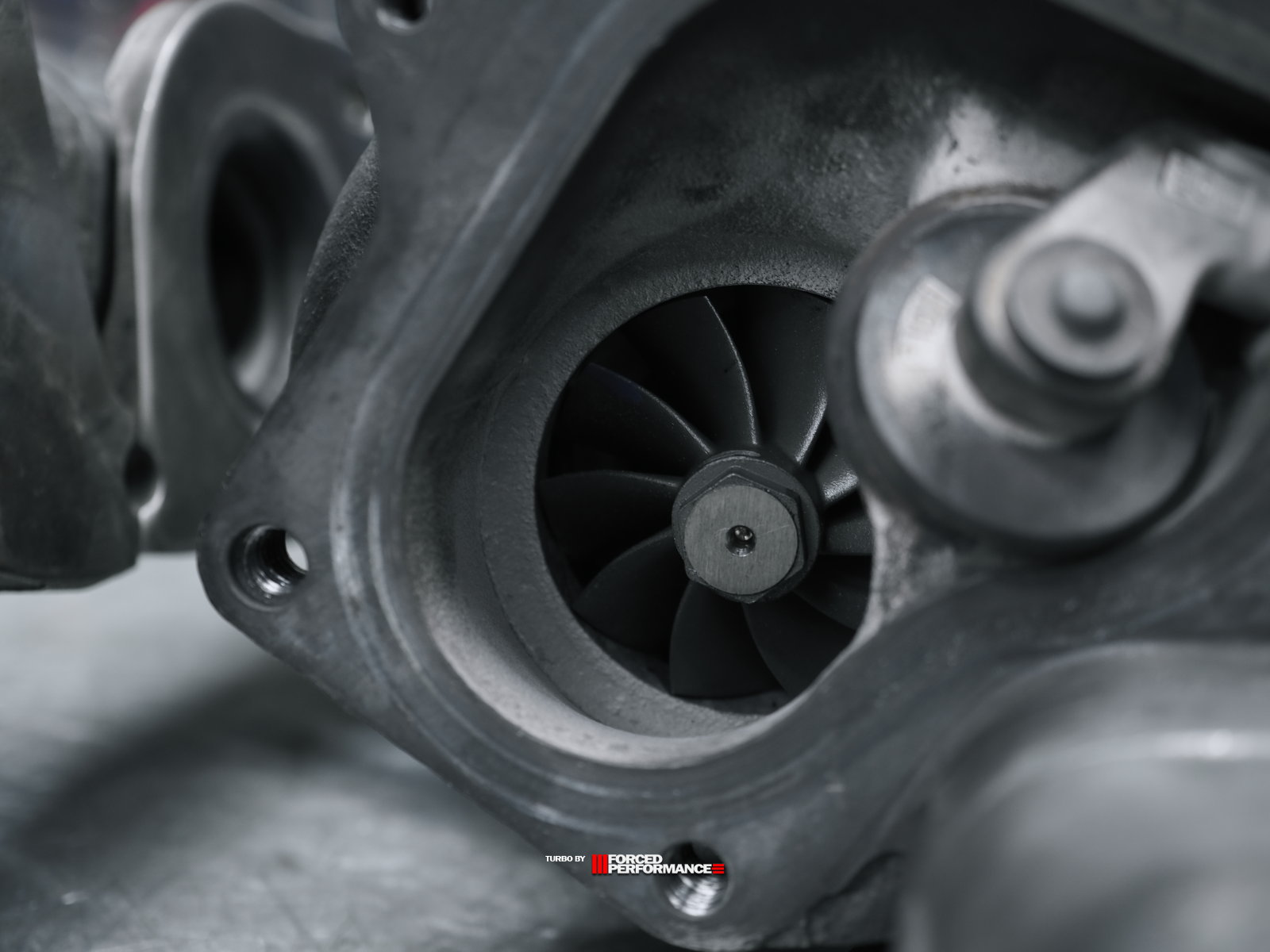

Коллесо турбинного вала увеличено на +10.1mm по входной части, и на +9.1mm (EX: 55.00mm) по выходу, в сравнения со стандартным валом Garrett MGT22.

Данная конфигурация может быть адаптирована в стандартный хаузинг компрессорной части турбины MGT22.

С турбинами Stage3 G30-660 запрещено использовать стандартную впускную систему, из-за нехватки пропускной способности.

Перейти в WhatsApp и уточнить момент заказа

---

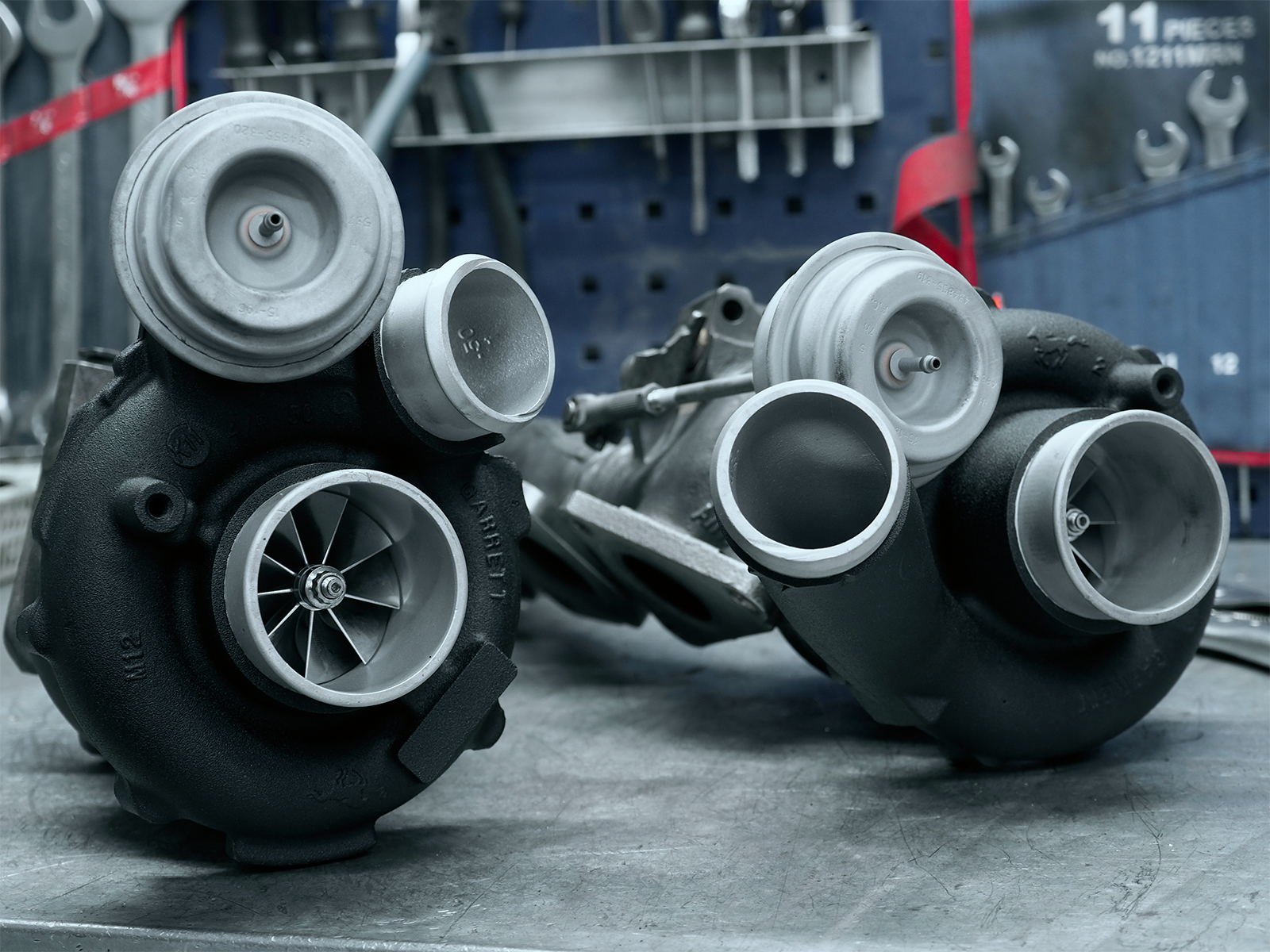

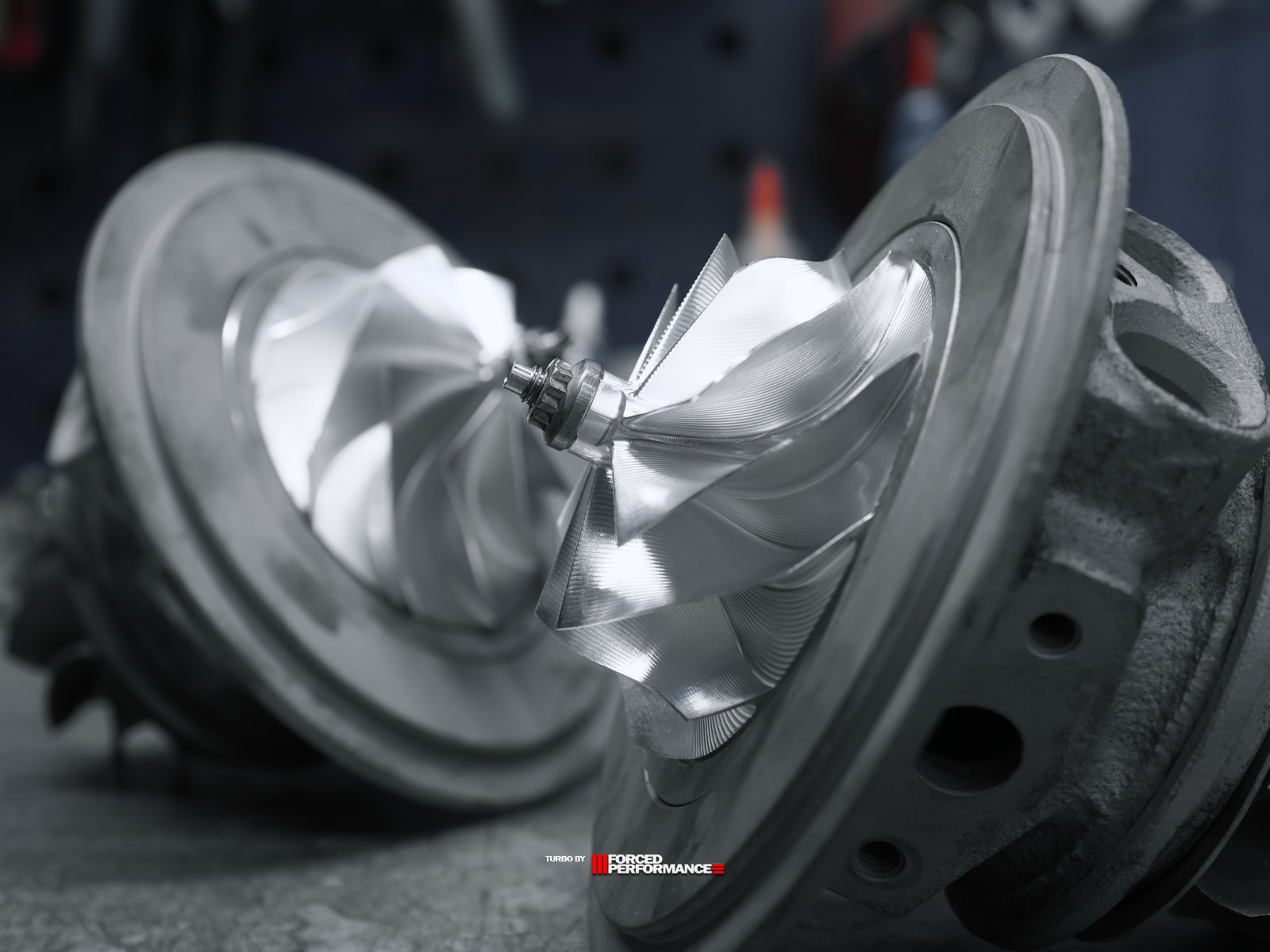

Stage2 G25-660 — это высокопроизводительная шариковая конфигурация гибрида, основанная на ядре Ball Bearing G25. Этот комплект обладает потенциалом в 800 hpr лошадиных сил и хорошо подходит для модернизации турбокомпрессора в двигателе M157.

Конфигурация картриджей турбин с двойным шарикоподшипником всегда имеет потенциал выше, чем конфигурация на основе втулочной конструкции. Мы используем подшипники 3-го поколения с керамическими шариками и сепаратором из никелевой хромомолибденовой стали 12CrNi3A.

Wheels	Stage2 G25-660
Compressor Billet	Compressor wheel 70mm: TIP: 69.98mm EX: 67.40mm (+8mm) IN: 54.40mm (+7.9mm)
Turbine Wheel	9-Blade Garrett G-Series Profile: IN: 54.00mm (+4.1mm) EX: 49.00mm (+3.1mm)
Заказать	Цена: 220 000₽

Конфигурация Stage2 G25-660 это полноценная гибридная турбина, которая имеет полностью переработанный корпус картриджа формата Ball Bearing G25.

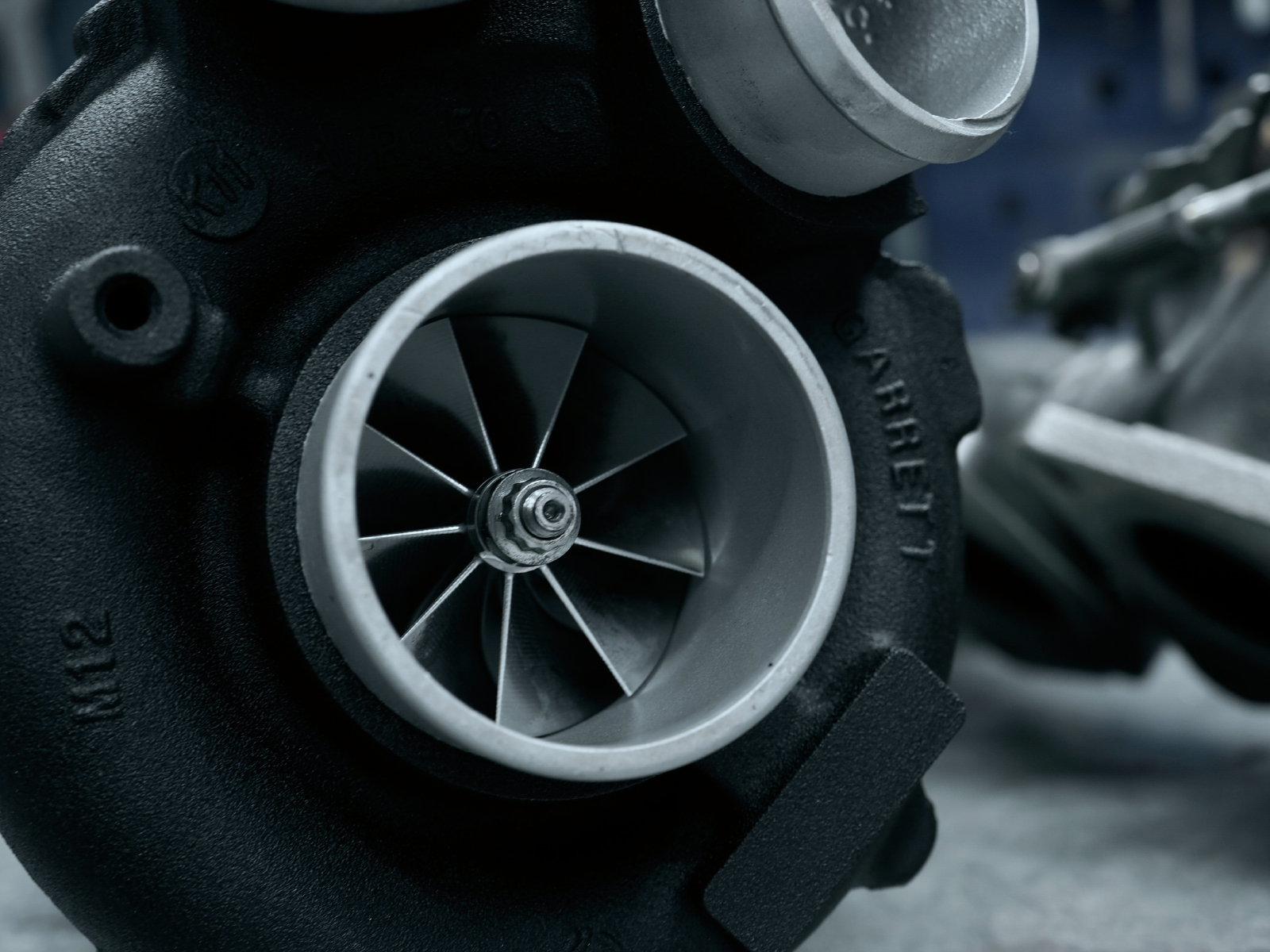

В данной конфигурации используется billet компрессорное колесо, и оно больше стандартного на +7.9mm по входной части, и на +8mm (EX: 67.40mm) по выходу.

Компрессорное колесо из кованного алюминия (с технологие изготовления billet point) 3-го поколения Garrett G-Series с индексом мощности 660, оно имеет одно рядный профиль и 9-ть лезвий с агрессиным углом атаки и технологие TIP.

Extended Tip Technology - Технология с увеличенными откосами лопаток нагнетательной части, благодаря этому позволяет получить большую наполняемость при одинаковых размерах компрессорного колеса, что обеспечивает лучшую отдачу и максимальную производительность, к которой стремятся все производителе турбин.

Cерия турбинных валов G25 позволяет получить хорошую производительность в компактном размере, по сравнению с валами предыдущей серии Garrett GT/GTX. Он имеет 9ти лепистковый профиль, что очень хорошо сказываеться на продувку и потенциал турбины.

Коллесо турбинного вала увеличено на +4.1mm по входной части, и на +3.1mm (EX: 49.00mm) по выходу, в сравнения со стандартным валом Garrett MGT22.

Данная конфигурация может быть адаптирована в стандартный хаузинг компрессорной части турбины MGT22.

С турбинами Stage2 G25-660 запрещено использовать стандартную впускную систему, из-за нехватки пропускной способности.

Перейти в WhatsApp и уточнить момент заказа

---

В качестве турбин компания Mercedes-Benz в своих моделях: M157 AMG использует турбины MGT22 от фирмы Garrett.

Ремонт турбин Garrett для M157 AMG и восстановления их в полностью заводские параметры, осуществляется с использованием стандартных компонентов, а также на компонентной базе OEM Forced-Performance.

Основные этапы ремонта турбины Garrett MGT22
Внешний визуальный осмотр на момент физических повреждений. Дефектов на момент трещин хаузингов (производиться после пескоструйной обработки и очистки всех элементов). Разбор центрального картриджа турбины MGT22. Поиск причины выхода из строя. Затем происходит дефектовка всех составляющих частей Garrett для выявления пригодности каждой части к восстановлению. Части признанные не пригодными - заменяются новыми. Процедуры полировка и восстановления плоскостей турбинной и компрессорной части. При необходимости происходит проточка и доработка корпусов и посадочных плоскостей.
Ремонт	Цена: 100 000₽
* Цена указаны за ремонт турбины, и может быть изменена в зависимости от состояния турбины заказчика, но с предварительным согласованием её после дефектовке.

Точная балансировка наших турбокомпрессоров является ключевым фактором для гибридных и тюнинг турбин Forced-Performance, так как долговечность и производительность имеют первостепенное значение. Все гибридные и performance турбины имеет более точные показатели балансировки по сравнению с конвейерными (OEM) аналогами. Для детальной балансировки используется несколько этапов.

Каждая турбина проходит 3-х стадийную балансировку, финалом которой является полная имитация работы турбины с циклом подачи масла и раскручивания сжатым воздухом до рабочих оборотов в диапазоне до 160 000 rpm(тысяч в минуту)* для шарикового картриджа, и до 220 000 rpm* для втулочного.
* В зависимости от размера, и типа турбин подбираются максимально оптимальные обороты проверки турбины.
