При проектировании двигателя S58B30 для моделей M2 competition / M3 / M4 компания BMW хотела получить максимально сбалансированный двигатель. С одной стороны задача получить максимальную мощность, а с другой стороны получить максимально ранний спул для комфортной гражданской езды. Исходя из этих задач была использованна достаточно популярная линейка турбин с ядром TD04LR6W-04HR которая хорошо потдаеться тюнингу.

Имеются несколько конфигураций:

• Stage2 - турбины рассчитанны на прибавку в мощности до 800 hpr с минимальными переделками в сток корпусе TD04LR6W-04HR.
• Stage3 - шариковые гибриды с полностью индивидуальными параметрами и максимальным результатом в 1050 hpr .

Гибридная турбина для BMW с двигателем S58, оптимально подходит для повышения мощности следующих моделей:

Name	TD04LR6W-04HR OEM
BMW M3 G80 G20 4 G82 X3 F97 X4 F98 Turbo	S58B30(S55)
BMW M2 3.0 Competition (F97) BMW M3 3.0 (F98) BMW M4 3.0 (F82 / F83)	11 65 8 054 872 11 65 8 054 873 11658054872 11658054873 11658469098 11 65 8 469 098 8469098

Все версии гибридных турбин для BMW S58, вне зависимости от степени модернизации требуют профессиональную установку и настройку.

#1	Compressor	Turbo shaft	HPR (hp)*
OEM TD04LR6W-04HR	: TIP: 0.00mm EX: 0.00mm IN: 0.00mm	: IN: 0mm EX: 0mm	OEM
Stage2	Compressor wheel 70mm: TIP: 69.98mm EX: 67.40mm IN: 54.40mm	9-Blade Garrett G-Series Profile: IN: 54.00mm EX: 49.00mm Blades: 9 sharp	800 hpr
Stage3	Compressor wheel 70mm: TIP: 69.98mm EX: 67.40mm IN: 54.40mm	9-Blade Garrett G-Series Profile: IN: 60.00mm EX: 55.00mm	1050 hpr

* HPR (рус. Horsepower Rating — «Рейтинг мощности турбины»), единица измерения рейтинга hp * hp - Единица измерения рейтинга * Данные параметры являются ознакомительными, производитель оставляет за собой право в любое время без специального уведомления вносить изменения в конфигурации турбин, размещенных во всех разделах данного сайта.

---

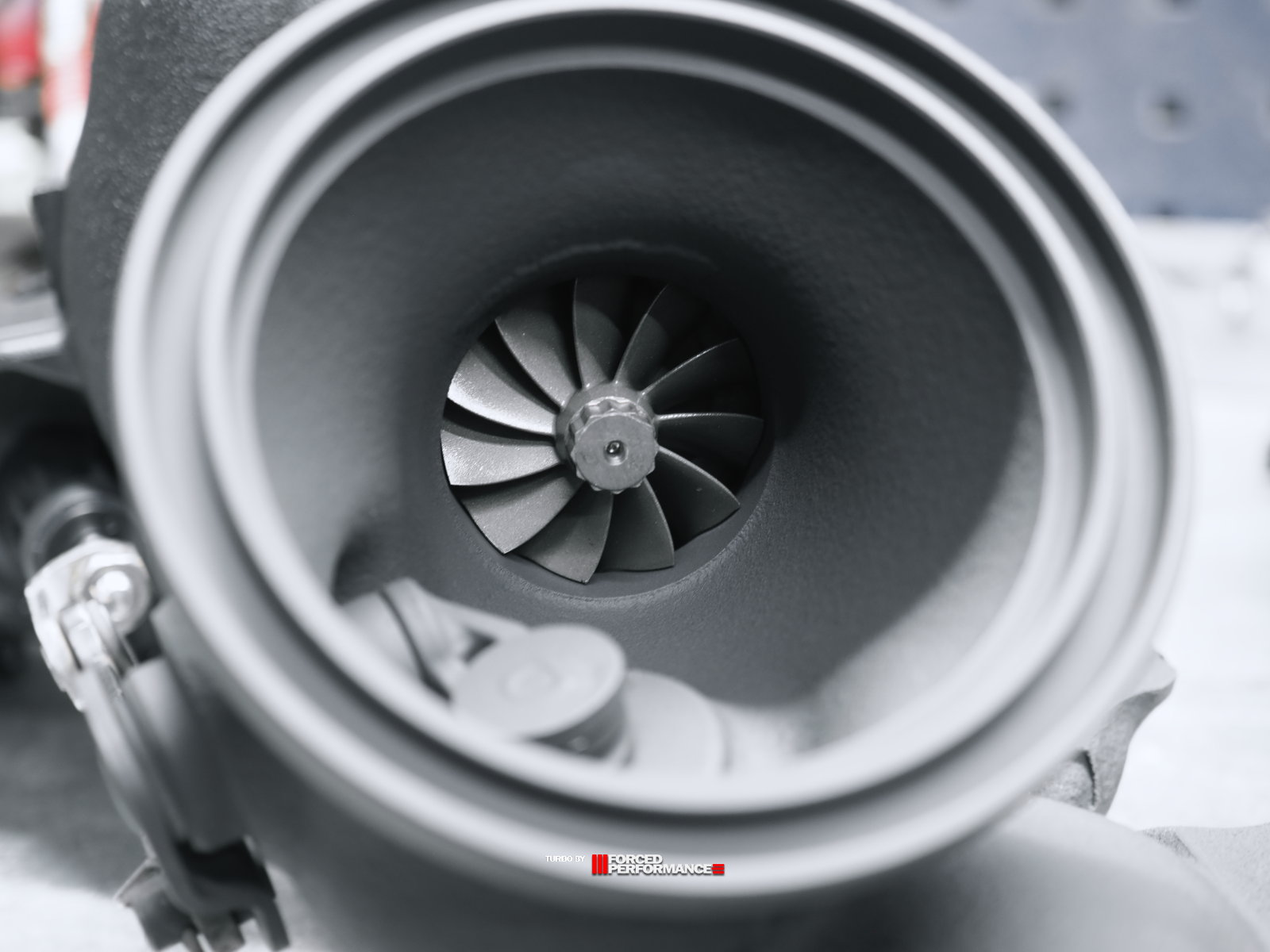

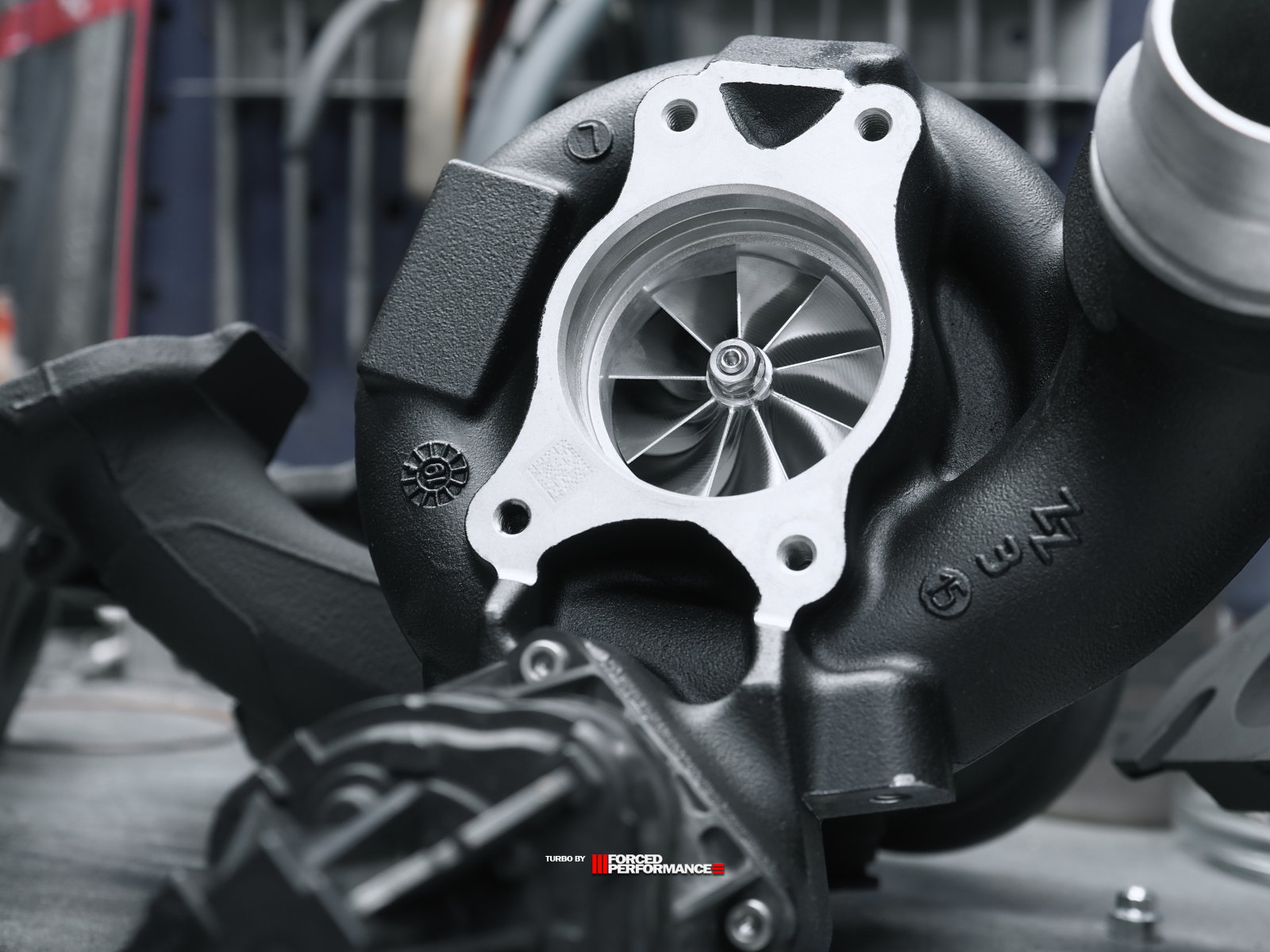

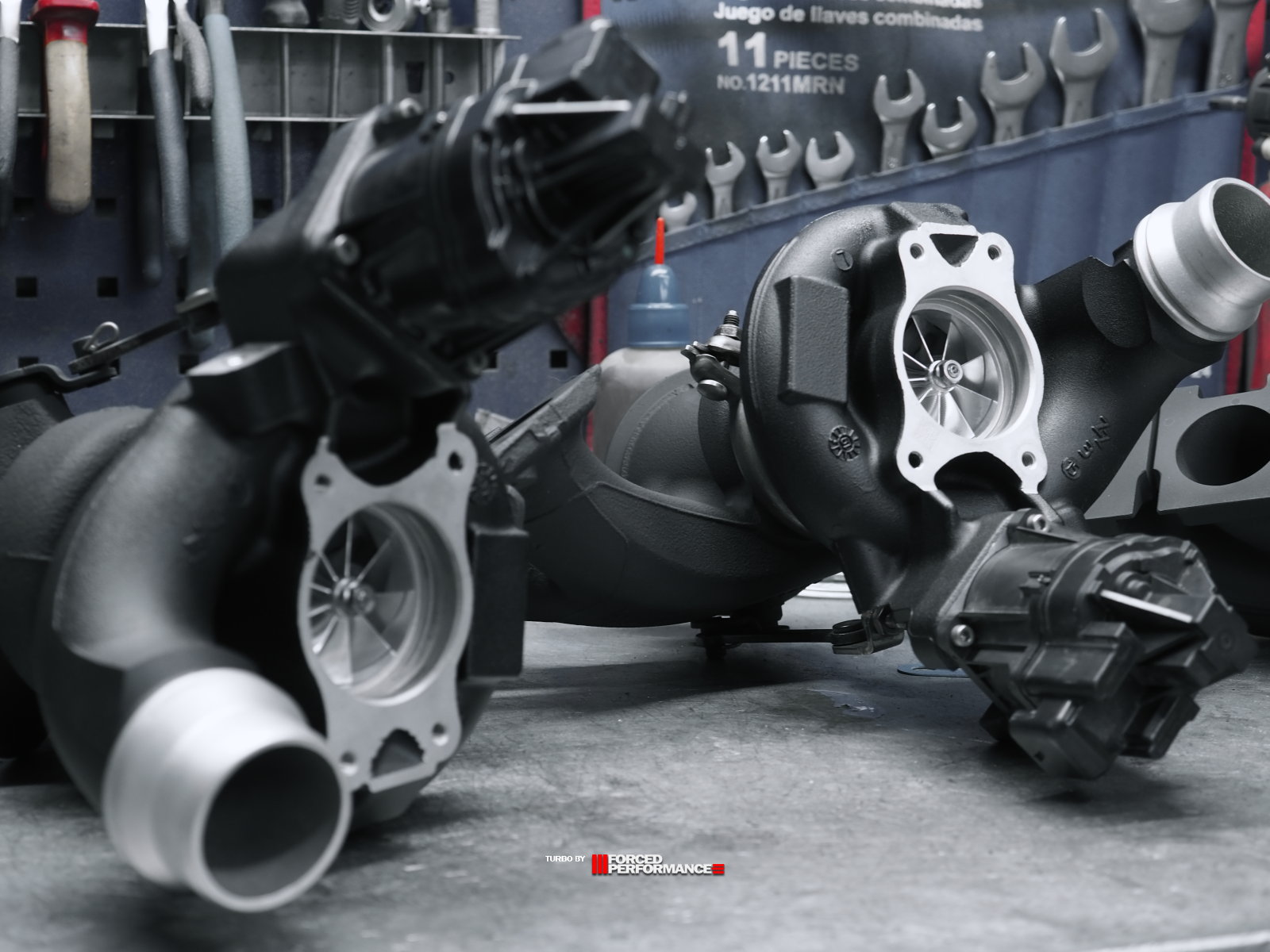

Stage3 — это высокопроизводительная шариковая конфигурация гибрида, основанная на ядре Ball Bearing G30. Этот комплект обладает потенциалом в 1050 hpr лошадиных сил и хорошо подходит для модернизации турбокомпрессора в двигателе S58.

Конфигурация картриджей турбин с двойным шарикоподшипником всегда имеет потенциал выше, чем конфигурация на основе втулочной конструкции. Мы используем подшипники 3-го поколения с керамическими шариками и сепаратором из никелевой хромомолибденовой стали 12CrNi3A.

Wheels	Stage3
Compressor Billet	Compressor wheel 70mm: TIP: 69.98mm EX: 67.40mm (+0mm) IN: 54.40mm (+0mm)
Turbine Wheel	9-Blade Garrett G-Series Profile: IN: 60.00mm (+60mm) EX: 55.00mm (+55mm)
Заказать	Цена: 0₽

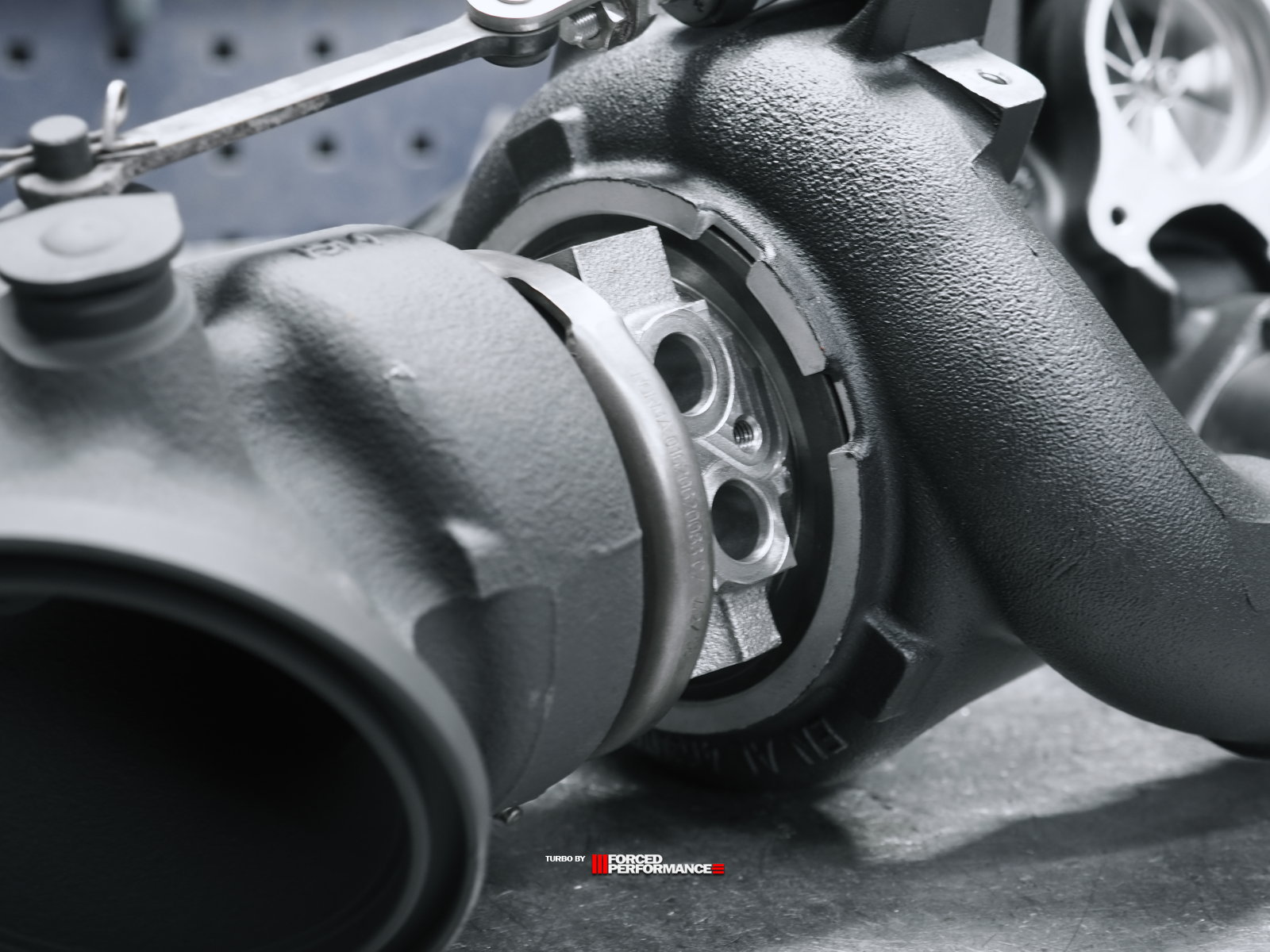

Конфигурация Stage3 это полноценная гибридная турбина, которая имеет полностью переработанный корпус картриджа формата Ball Bearing G30.

В данной конфигурации используется billet компрессорное колесо, и оно больше стандартного на +54.4mm по входной части, и на +67.4mm (EX: 67.40mm) по выходу. А разница с конфигурацией Stage2 состовляем по входу +0mm и +0mm по выходу.

Компрессорное колесо из кованного алюминия (с технологие изготовления billet point) 3-го поколения Garrett G-Series с индексом мощности 660, оно имеет одно рядный профиль и 9-ть лезвий с агрессиным углом атаки и технологие TIP.

Extended Tip Technology - Технология с увеличенными откосами лопаток нагнетательной части, благодаря этому позволяет получить большую наполняемость при одинаковых размерах компрессорного колеса, что обеспечивает лучшую отдачу и максимальную производительность, к которой стремятся все производителе турбин.

Коллесо турбинного вала увеличено на +60mm по входной части, и на +55mm (EX: 55.00mm) по выходу, в сравнения со стандартным валом TD04LR6W-04HR.

Данная конфигурация может быть адаптирована в стандартный хаузинг компрессорной части турбины TD04LR6W-04HR.

С турбинами Stage3 запрещено использовать стандартную впускную систему, из-за нехватки пропускной способности.

Перейти в WhatsApp и уточнить момент заказа

---

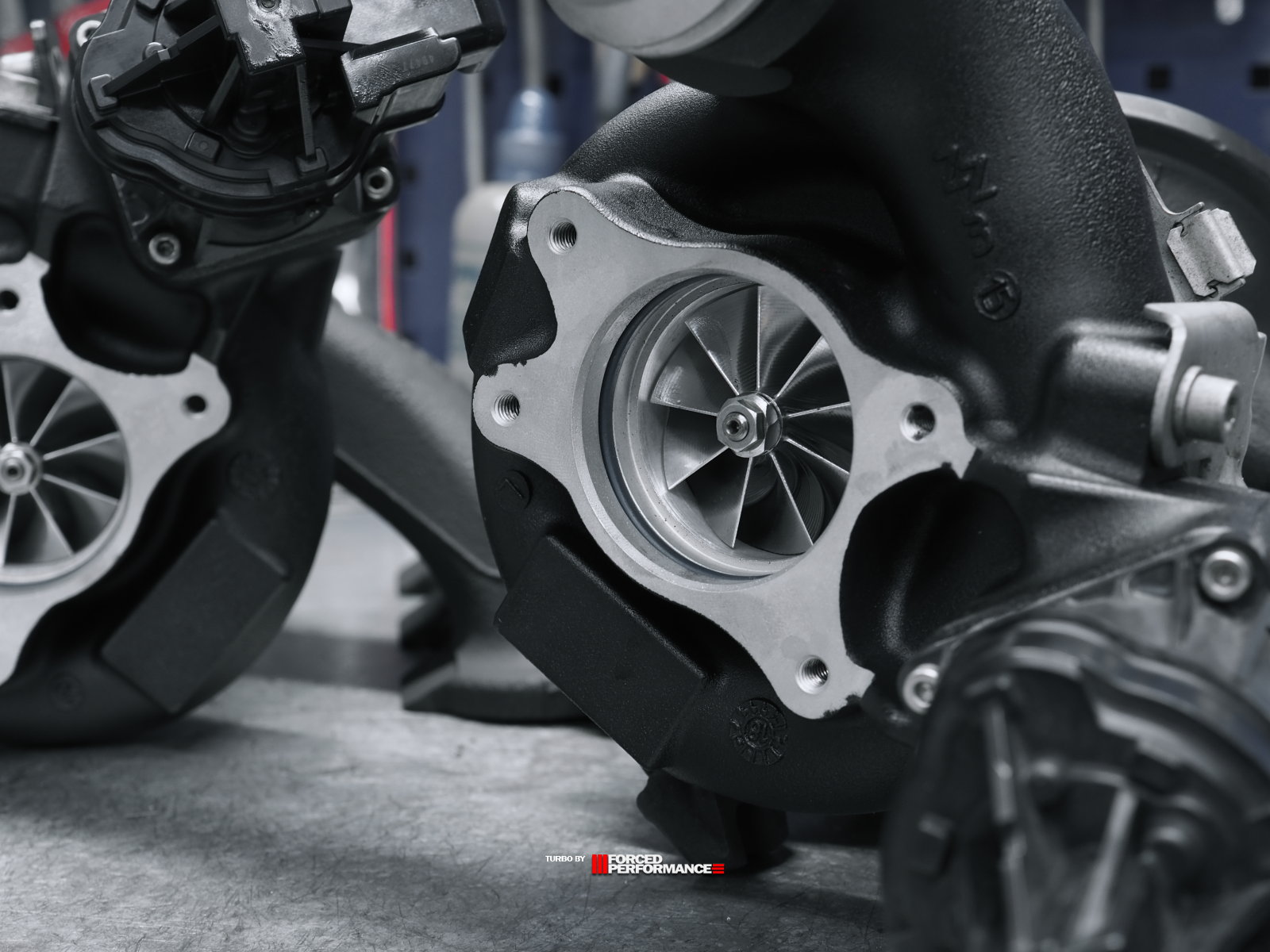

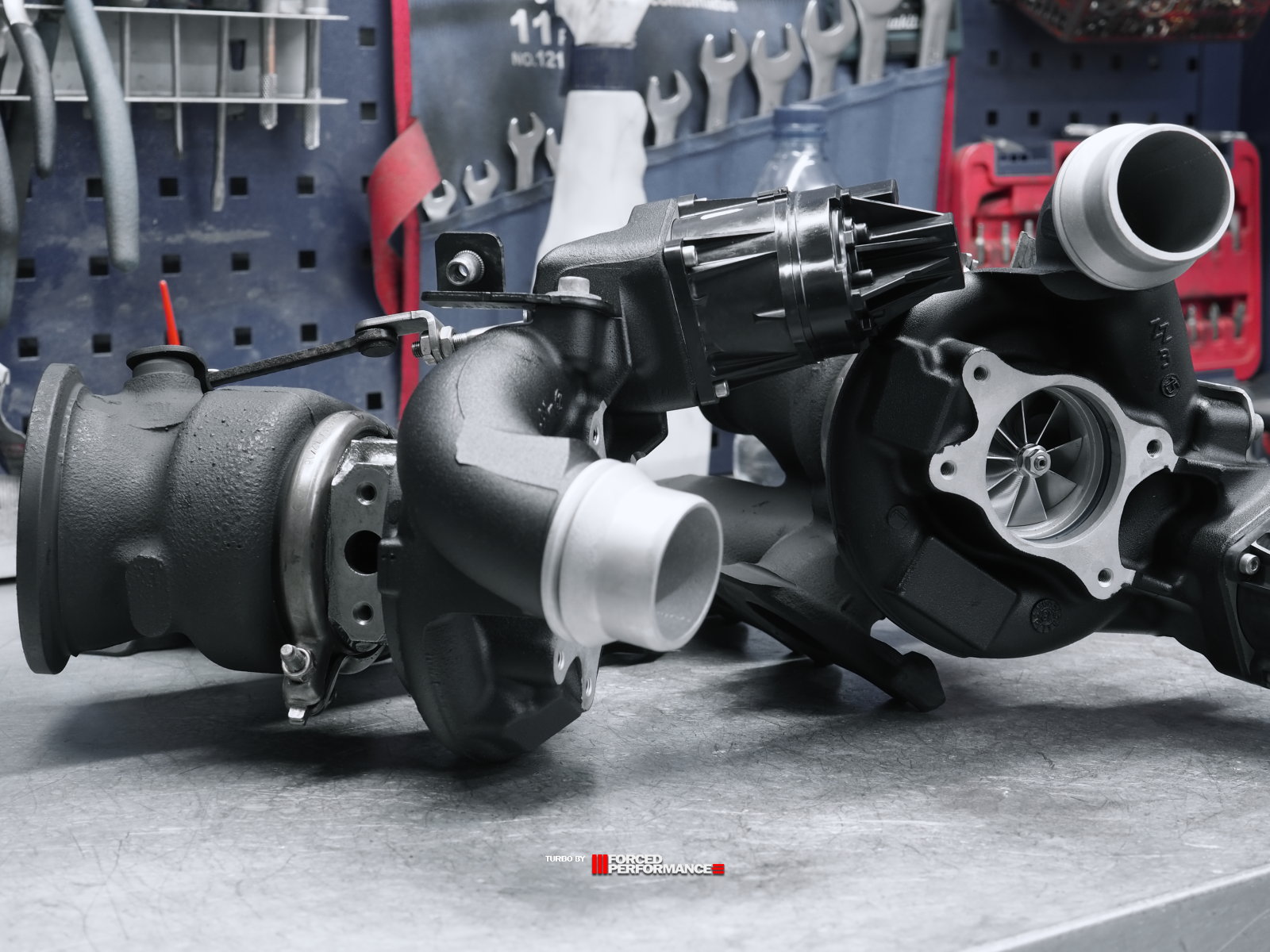

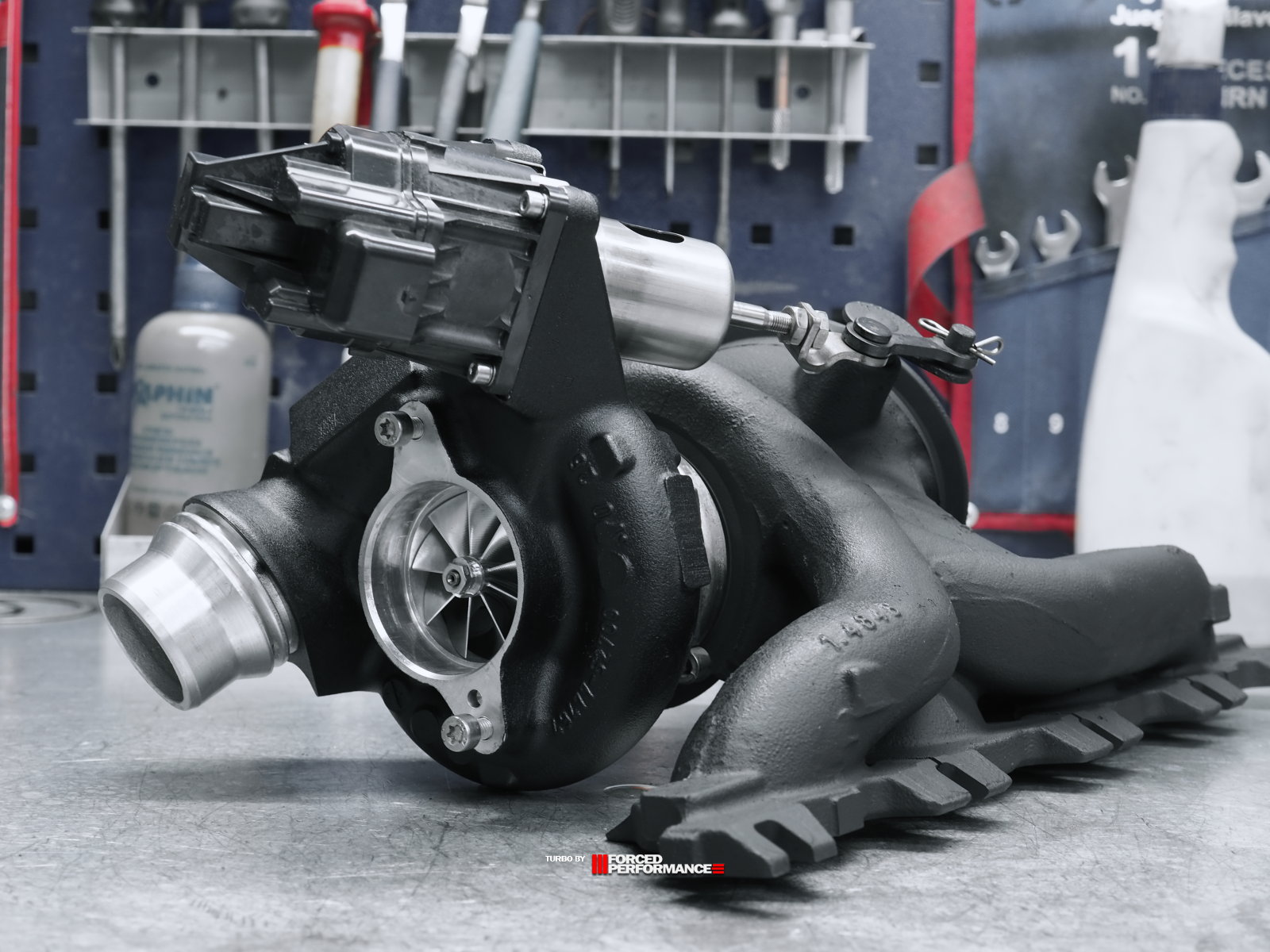

Stage2 — это высокопроизводительная шариковая конфигурация гибрида, основанная на ядре Ball Bearing G25. Этот комплект обладает потенциалом в 800 hpr лошадиных сил и хорошо подходит для модернизации турбокомпрессора в двигателе S58.

Конфигурация картриджей турбин с двойным шарикоподшипником всегда имеет потенциал выше, чем конфигурация на основе втулочной конструкции. Мы используем подшипники 3-го поколения с керамическими шариками и сепаратором из никелевой хромомолибденовой стали 12CrNi3A.

Wheels	Stage2
Compressor Billet	Compressor wheel 70mm: TIP: 69.98mm EX: 67.40mm (+67.4mm) IN: 54.40mm (+54.4mm)
Turbine Wheel	9-Blade Garrett G-Series Profile: IN: 54.00mm (+54mm) EX: 49.00mm (+49mm)
Заказать	Цена: 0₽

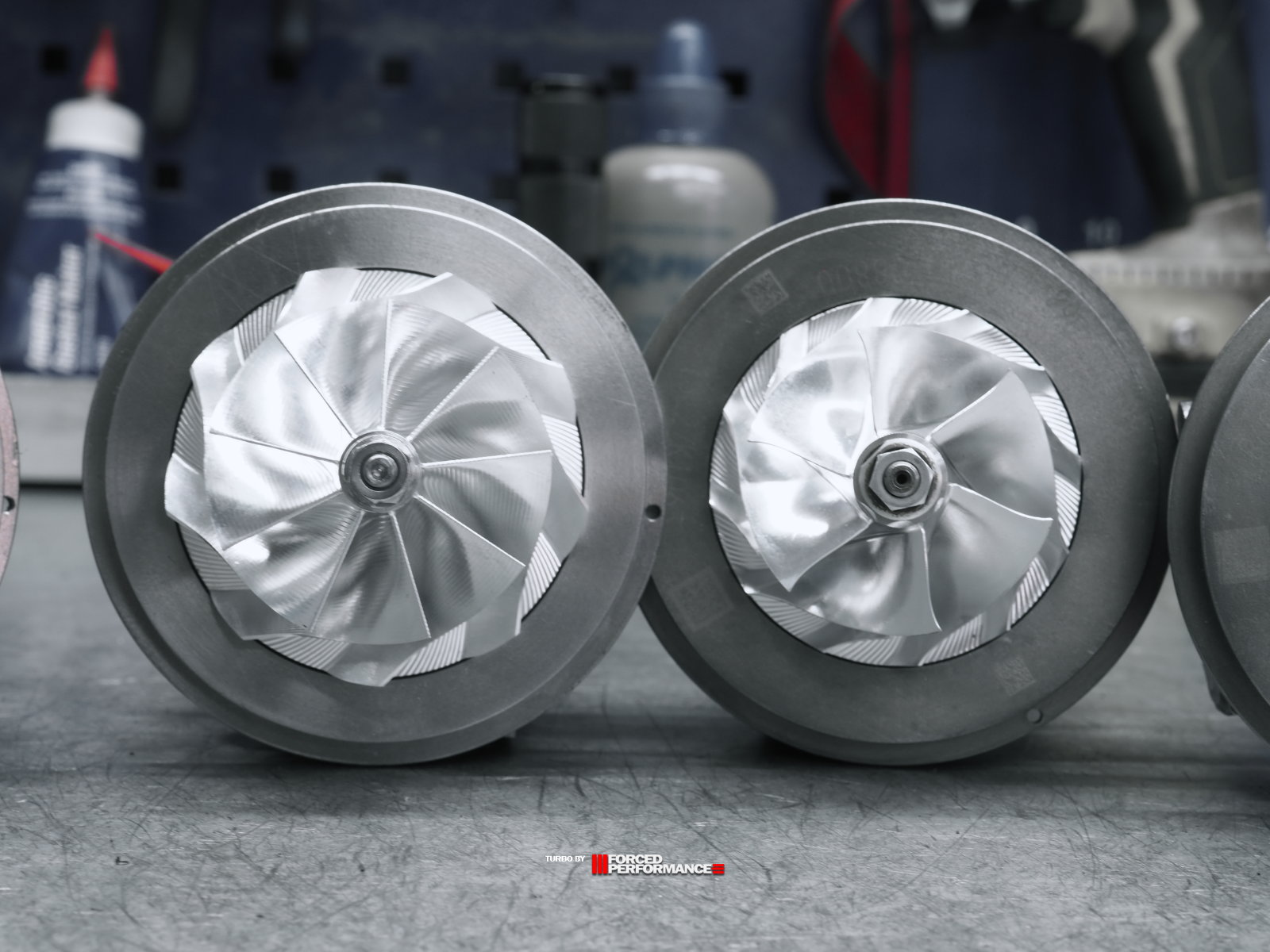

Конфигурация Stage2 это полноценная гибридная турбина, которая имеет полностью переработанный корпус картриджа формата Ball Bearing G25.

В данной конфигурации используется billet компрессорное колесо, и оно больше стандартного на +54.4mm по входной части, и на +67.4mm (EX: 67.40mm) по выходу.

Компрессорное колесо из кованного алюминия (с технологие изготовления billet point) 3-го поколения Garrett G-Series с индексом мощности 660, оно имеет одно рядный профиль и 9-ть лезвий с агрессиным углом атаки и технологие TIP.

Extended Tip Technology - Технология с увеличенными откосами лопаток нагнетательной части, благодаря этому позволяет получить большую наполняемость при одинаковых размерах компрессорного колеса, что обеспечивает лучшую отдачу и максимальную производительность, к которой стремятся все производителе турбин.

Cерия турбинных валов G25 позволяет получить хорошую производительность в компактном размере, по сравнению с валами предыдущей серии Garrett GT/GTX. Он имеет 9ти лепистковый профиль, что очень хорошо сказываеться на продувку и потенциал турбины.

Коллесо турбинного вала увеличено на +54mm по входной части, и на +49mm (EX: 49.00mm) по выходу, в сравнения со стандартным валом TD04LR6W-04HR.

Данная конфигурация может быть адаптирована в стандартный хаузинг компрессорной части турбины TD04LR6W-04HR.

С турбинами Stage2 запрещено использовать стандартную впускную систему, из-за нехватки пропускной способности.

Перейти в WhatsApp и уточнить момент заказа

---

В качестве турбин компания BMW в своих моделях: M2 competition / M3 / M4 использует турбины TD04LR6W-04HR от фирмы .

Ремонт турбин для M2 competition / M3 / M4 и восстановления их в полностью заводские параметры, осуществляется с использованием стандартных компонентов, а также на компонентной базе OEM Forced-Performance.

Основные этапы ремонта турбины TD04LR6W-04HR
Внешний визуальный осмотр на момент физических повреждений. Дефектов на момент трещин хаузингов (производиться после пескоструйной обработки и очистки всех элементов). Разбор центрального картриджа турбины TD04LR6W-04HR. Поиск причины выхода из строя. Затем происходит дефектовка всех составляющих частей для выявления пригодности каждой части к восстановлению. Части признанные не пригодными - заменяются новыми. Процедуры полировка и восстановления плоскостей турбинной и компрессорной части. При необходимости происходит проточка и доработка корпусов и посадочных плоскостей.
Ремонт	Цена: 0₽
* Цена указаны за ремонт турбины, и может быть изменена в зависимости от состояния турбины заказчика, но с предварительным согласованием её после дефектовке.

Точная балансировка наших турбокомпрессоров является ключевым фактором для гибридных и тюнинг турбин Forced-Performance, так как долговечность и производительность имеют первостепенное значение. Все гибридные и performance турбины имеет более точные показатели балансировки по сравнению с конвейерными (OEM) аналогами. Для детальной балансировки используется несколько этапов.

Каждая турбина проходит 3-х стадийную балансировку, финалом которой является полная имитация работы турбины с циклом подачи масла и раскручивания сжатым воздухом до рабочих оборотов в диапазоне до 160 000 rpm(тысяч в минуту)* для шарикового картриджа, и до 220 000 rpm* для втулочного.
* В зависимости от размера, и типа турбин подбираются максимально оптимальные обороты проверки турбины.
